Модернизация Кумира 35У-201С (Кумир У-001)...
B
Beta_version
В продолжение темы про Реанимацию Кумира от IDIАN™:
https://www.e1.ru/talk/forum/read.php?f=162&t=1234...
Дошли таки руки в эти новогодние каникулы до своего, собрал.
Идея была не восстановить оригинал, а модернизировать. Поэтому тонкомпенсацию и тембры отключил. На входе поставил китайский селектор на релюхах. Плату стабилизации перенес и поднял с +\- 30 до 34В, на ее место воткнул плату защиты. Вырезал платы, оставив родной УН, заменил в нем все транзюки и кондеры. ВК собрал в навеску прям на радиаторе. Рег громкости ALPS 50кОм (без трещетки плавный). Ток покоя по 450мА, рука еле терпит.
Фотография из Фотогалереи на E1.ru
В итоге получилось объединить родной усилитель напряжения с выходным каскадом Замоткина (с компенсацией ошибки по напряжению), при этом использовав выход УН вместо источников тока в ВК:
Фотография из Фотогалереи на E1.ru
Искажения с общей ООС с выхода:
Сам пока слушаю с ООС, замкнутой с выхода усилителя наряжения, т.е ВК не охвачен, правда так искажения чуть выше, но всеравно работает устойчиво.
Фотография из Фотогалереи на E1.ru
Обычно искажения меряют в установившемся режиме (3...5 волну синуса), я же мерил с самого начала первого синуса. При номинальном входном 0.75В, выход - 8.5В, на 20кГц уровень искажений 0.005%...
Частоная и фазовая хар-ки:
Фотография из Фотогалереи на E1.ru
Разводка питания:
Корпус с общей точкой земли соединил кондером 100н и 51Ом впараллель.
Фотография из Фотогалереи на E1.ru
Вид
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
Играет очень хорошо.
[Сообщение изменено пользователем 26.01.2022 15:45]
https://www.e1.ru/talk/forum/read.php?f=162&t=1234...
Дошли таки руки в эти новогодние каникулы до своего, собрал.
Идея была не восстановить оригинал, а модернизировать. Поэтому тонкомпенсацию и тембры отключил. На входе поставил китайский селектор на релюхах. Плату стабилизации перенес и поднял с +\- 30 до 34В, на ее место воткнул плату защиты. Вырезал платы, оставив родной УН, заменил в нем все транзюки и кондеры. ВК собрал в навеску прям на радиаторе. Рег громкости ALPS 50кОм (без трещетки плавный). Ток покоя по 450мА, рука еле терпит.
Фотография из Фотогалереи на E1.ru
В итоге получилось объединить родной усилитель напряжения с выходным каскадом Замоткина (с компенсацией ошибки по напряжению), при этом использовав выход УН вместо источников тока в ВК:
Фотография из Фотогалереи на E1.ru
Искажения с общей ООС с выхода:
Сам пока слушаю с ООС, замкнутой с выхода усилителя наряжения, т.е ВК не охвачен, правда так искажения чуть выше, но всеравно работает устойчиво.
Фотография из Фотогалереи на E1.ru
Обычно искажения меряют в установившемся режиме (3...5 волну синуса), я же мерил с самого начала первого синуса. При номинальном входном 0.75В, выход - 8.5В, на 20кГц уровень искажений 0.005%...
Частоная и фазовая хар-ки:
Фотография из Фотогалереи на E1.ru
Разводка питания:
Корпус с общей точкой земли соединил кондером 100н и 51Ом впараллель.
Фотография из Фотогалереи на E1.ru
Вид
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
Играет очень хорошо.
[Сообщение изменено пользователем 26.01.2022 15:45]
Ч
Черный Коршун
Играет очень хорошо.
Снизу на первой и второй полке что находится? Можно фото на полюбоваться?)
B
Beta_version
Снизу на первой и второй полке что находится? Можно фото на полюбоваться?)
там усил мощности Magnum ia.170 и ламповый пред на 6Н3П с ММ фонокорректором (если еще две 6Н2П воткнуть), и комп в корпусе от частотомера
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
слева внизу вертушка еще есть с пьезо ЗУ
Фотография из Фотогалереи на E1.ru
[Сообщение изменено пользователем 26.01.2022 19:30]
М
Мак08
Маньяк
B
Beta_version
Выброси это говно! Оно ни когда не играло и играть не будет!
Уж ты-то, Игорь, конечно в курсе чо каво.
Как тебя вообще занесло сюда?
B
Beta_version
От того что ты имеешь ввиду остался только кусок железа.
Ч
Черный Коршун
там усил мощности Magnum ia.170 и ламповый пред на 6Н3П с ММ фонокорр
Какая красота!!! Спасибо!
Ч
Черный Коршун
Выброси это говно!
Почему сразу это? Кому что нравится. У меня полный дом г-а, по вашему мнению, а мне нравится))) Усилок Одиссей -002, усилок из ригондовских оконечников, Мелодии, Веги, Маяки))) , четыре пары 10 мас полированных со всех сторон...да много чего подобного))) И мне это все нравится!
B
Beta_version
Спасибо! Спасибо!
Причем ретро сейчас в почете, правда по-большей части именно восстановленные, не переделанные.
Причем ретро сейчас в почете, правда по-большей части именно восстановленные, не переделанные.
B
Beta_version
Одиссей - вообще красава.
C
CURiOSiTY
Выброси это говно!
Всегда найдётся тот, кто сам ровным счётом ни на что не способен.
Очень интересно!
Ладно, тембры это не тру. Но тонкомпенсация-то чем помешала? Без нее плохо. Кривые равной громкости и тд.
Ладно, тембры это не тру. Но тонкомпенсация-то чем помешала? Без нее плохо. Кривые равной громкости и тд.
B
Beta_version
Ладно, тембры это не тру. Но тонкомпенсация-то чем помешала? Без нее плохо. Кривые равной громкости и тд.
Родная схема требует отвод средней точки с рег громкости, а у меня он сдох, на замену поставил ALPS RK27 без отвода, т.е. родную схему с ним не восстановить, и придется ваять что-то такое:
Фотография из Фотогалереи на E1.ru
Но чтобы такую ТК отключать, придется вносить в цепь сигнала лишнюю коммутацию...
Про китайские RK27 cо средней точкой знаю, возможно это вариант.
[Сообщение изменено пользователем 28.01.2022 14:11]
C
CURiOSiTY
требует отвод средней точки с рег громкости
У "Веги", например, так
Фотография из Фотогалереи на E1.ru
Ч
Черный Коршун
ретро сейчас в почете
Не у всех)))))
именно восстановленные, не переделанные.
А что там можно переделать? УКВ диапазон сдвинуть?
Одиссей - вообще красава.
Да, мне нравится)))
что бы не мешать вашей теме, покажу своё добро в обсуждалке)))
B
Beta_version
Выложу еще исследование родной схемы на импортных транзисторах.
Для сравнения, родная схема:
Фотография из Фотогалереи на E1.ru
Родная на импортных транзисторах. Изменения только в цепи ООС: она объединена в одну и взята до RL цепи на выходе. Эта часть в оригинальной родной реализации дает немного больше искажений (судя по опытам в симуляторе). И убраны цепи мягкой защиты в ВК. С постоянкой на выходе прекрасно справляется другая плата защиты - отлавливает её мгновенно.
Фотография из Фотогалереи на E1.ru

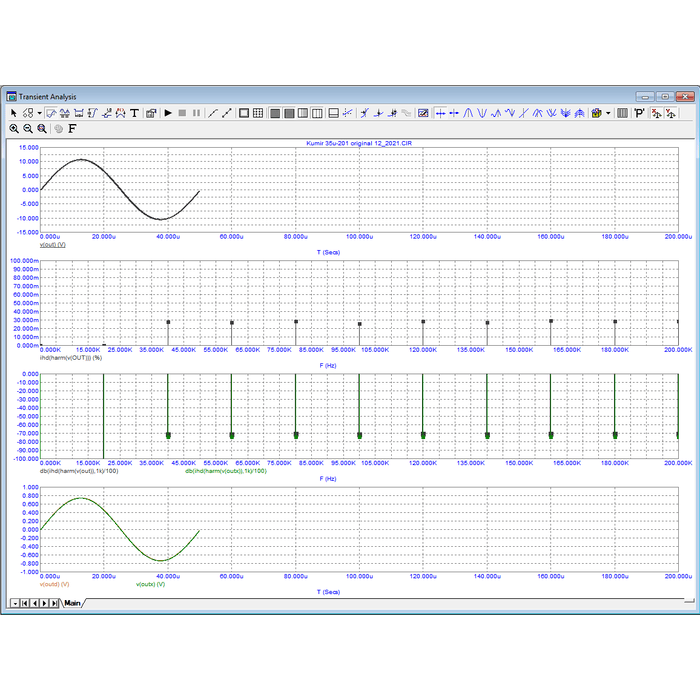

Искажения так же довольно низкие 0.03% при номинальном подводимом уровне 0.75В на 20кГц для первой волны синусоиды:
Фотография из Фотогалереи на E1.ru
Фаза:
Фотография из Фотогалереи на E1.ru

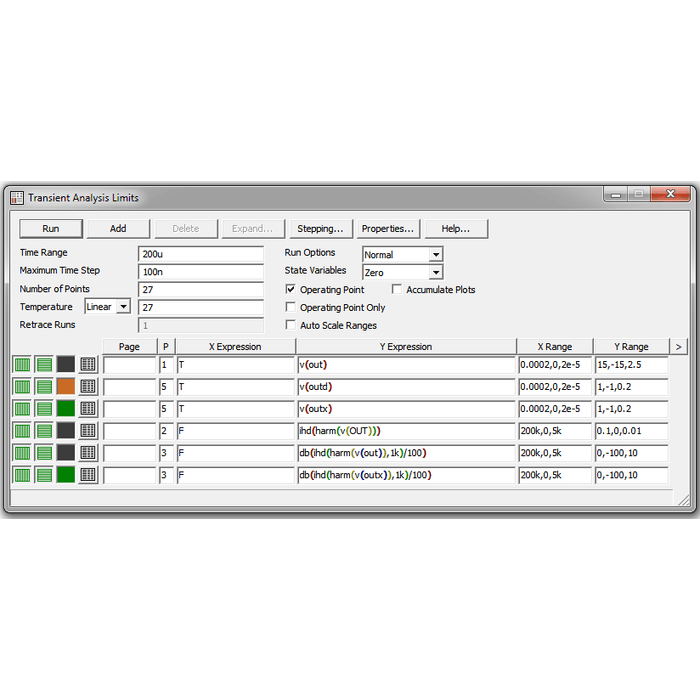

Настройки измерений в Microcap 9.0 (вдруг кому-нибудь понадобится, чтобы не терять время на изучение синтаксиса...)
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
[Сообщение изменено пользователем 31.01.2022 09:57]
Для сравнения, родная схема:
Фотография из Фотогалереи на E1.ru
Родная на импортных транзисторах. Изменения только в цепи ООС: она объединена в одну и взята до RL цепи на выходе. Эта часть в оригинальной родной реализации дает немного больше искажений (судя по опытам в симуляторе). И убраны цепи мягкой защиты в ВК. С постоянкой на выходе прекрасно справляется другая плата защиты - отлавливает её мгновенно.
Фотография из Фотогалереи на E1.ru
Искажения так же довольно низкие 0.03% при номинальном подводимом уровне 0.75В на 20кГц для первой волны синусоиды:
Фотография из Фотогалереи на E1.ru
Фаза:
Фотография из Фотогалереи на E1.ru
Настройки измерений в Microcap 9.0 (вдруг кому-нибудь понадобится, чтобы не терять время на изучение синтаксиса...)
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
[Сообщение изменено пользователем 31.01.2022 09:57]
B
Beta_version
что бы не мешать вашей теме, покажу своё добро в обсуждалке)))
Мне не мешает, можно и здесь.
У Одиссеев схемы продвинутые для своего времени... И выглядят шикарно.
Чувствуется, что с прицелом на высшее качество.
[Сообщение изменено пользователем 30.01.2022 01:49]
Ч
Черный Коршун
можно и здесь.
Спасибо!)

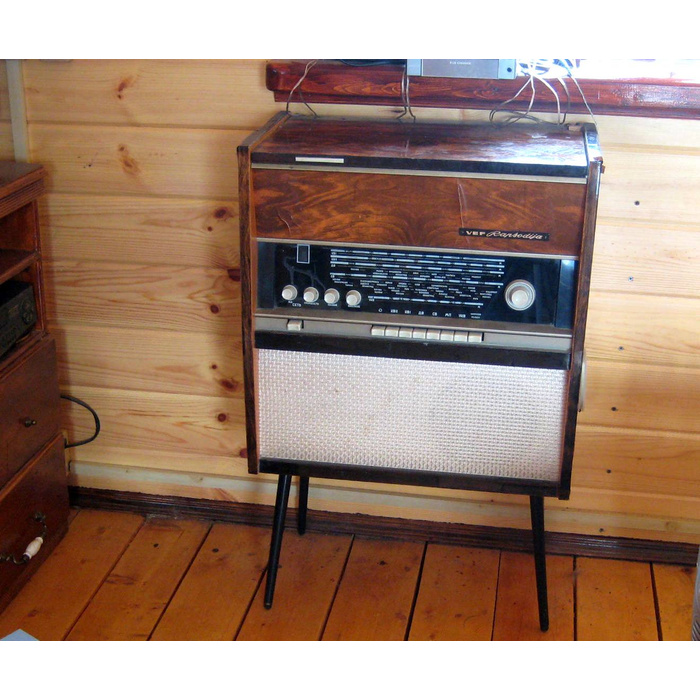

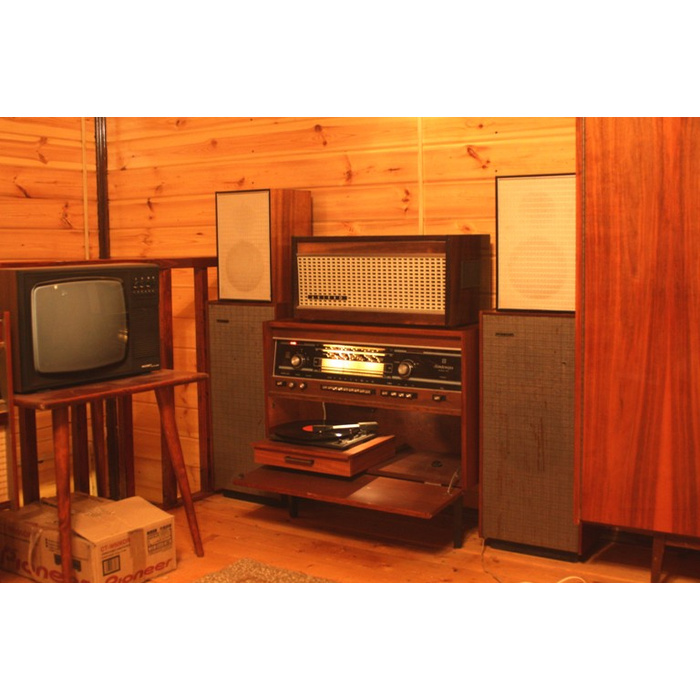

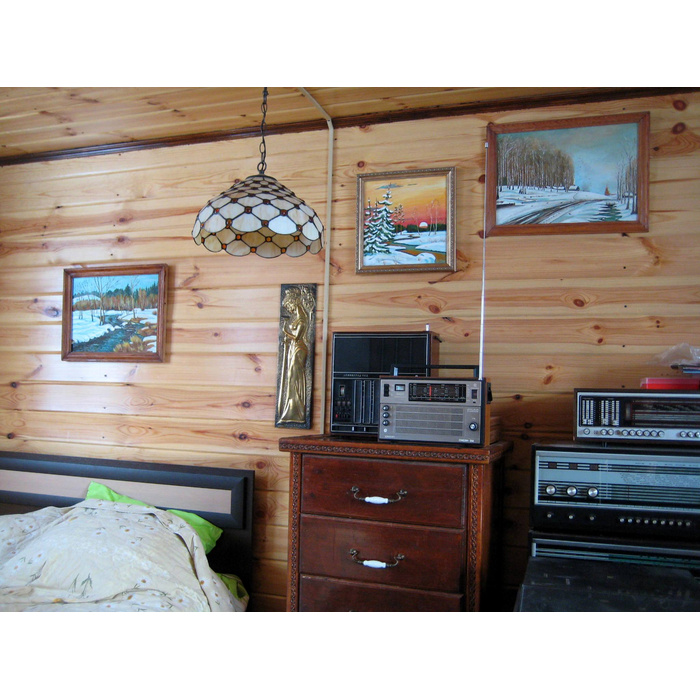

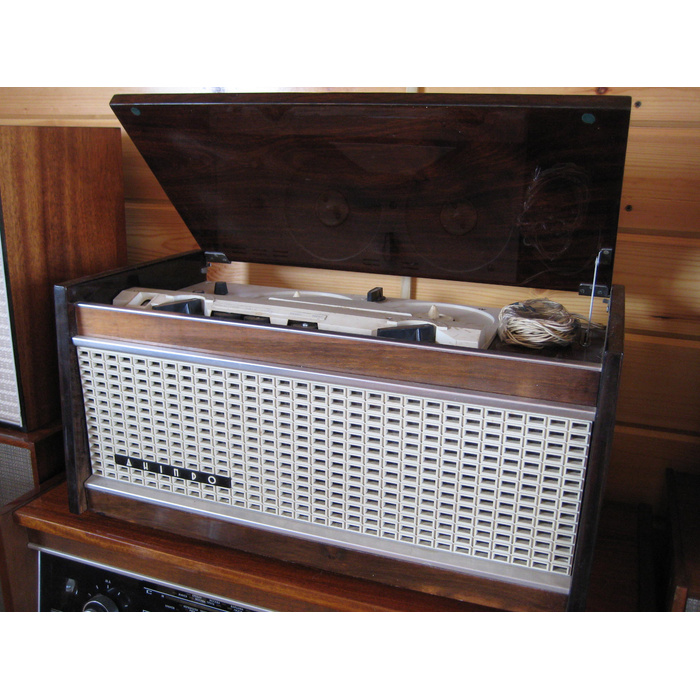

Наверное, вы имели ввиду Одиссей-У-010-Стерео-Hi-Fi., а у меня древний, 002 с крутилками))) и всё остальное самое массовое)))
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
Фотография из Фотогалереи на E1.ru
B
Beta_version
Точно, погуглил, понял, что спутал с Одиссеем 010.
Серьезная коллекция!
Серьезная коллекция!
I
IDIАN™
Красиво! А я сейчас на реанимированом ещё тогда по советам форума (особое спасибо комраду топик стартеру) кумире винил слушаю... Как же он заходит! Что бы кто ни говорил о том что кумир и арктур 006 не поют. Поют. Ещё как поют....
Зы: есть в загашнике околотоповая
Сонька винилокрут , но нет 110 в
[Сообщение изменено пользователем 30.01.2022 23:11]
B
Beta_version
Приветствую!
Кстати, у Вас получилось тогда тонкомпенсацию восстановить с новым регулятором?
I
IDIАN™
Привет
Да. Подбирал резисторы. Без них она не работала. Но так уж вышло что я ею не пользуюсь вовсе
B
Beta_version
У меня тоже праздный интерес к этой функции.
Покрутил громкость, понял, что на той громкости где она нужна я и не слушаю музыку просто. - т.е. где уже совсем тихо. В остальном она вносит больше искажений и фазовых сдвигов, чтобы воспринимать ее всерьез. Но в качестве восстановления оригинала имеет место быть!
Покрутил громкость, понял, что на той громкости где она нужна я и не слушаю музыку просто. - т.е. где уже совсем тихо. В остальном она вносит больше искажений и фазовых сдвигов, чтобы воспринимать ее всерьез. Но в качестве восстановления оригинала имеет место быть!
