Моя реставрация бани с заменой печи.

Question

Сруб для бани был изготовлен ещё в прошлом веке, в конце 90 годов. само обустройство бани начали в 2004 году и в 2005г. завершили. 2 этажа 6х4 плюс 2 метра веранда. Второй этаж получился 6х6.  1 этаж -  3 отделения: посиделочная, мойка и парилка. Грубо, без учета толщины стен: 4х3 и 2 отделения по 2х3.  Печь сразу работает на 3 помещения.  Топится с посиделочной, греет воду в моечном отделении и создает необходимую температуру в парилке.   Добавляю фото того времени.

       1998 год. Сруб 4х6 и веранда под крышей. Предстоит так стоять до 2004 года.

      2005 год. Изготовление 2-х этажной бани с верандой.

    2010 год

      2015 год



       2018 год.


К 2025 году печь просто уже прогорела. Хватило её на 10 лет. Потребовалась замена как печи, так и кирпичной  трубы, проходящей через 2 этаж на крышу.




 вот такой вид был к 2025 году.





     Кирпичная труба на втором этаже.

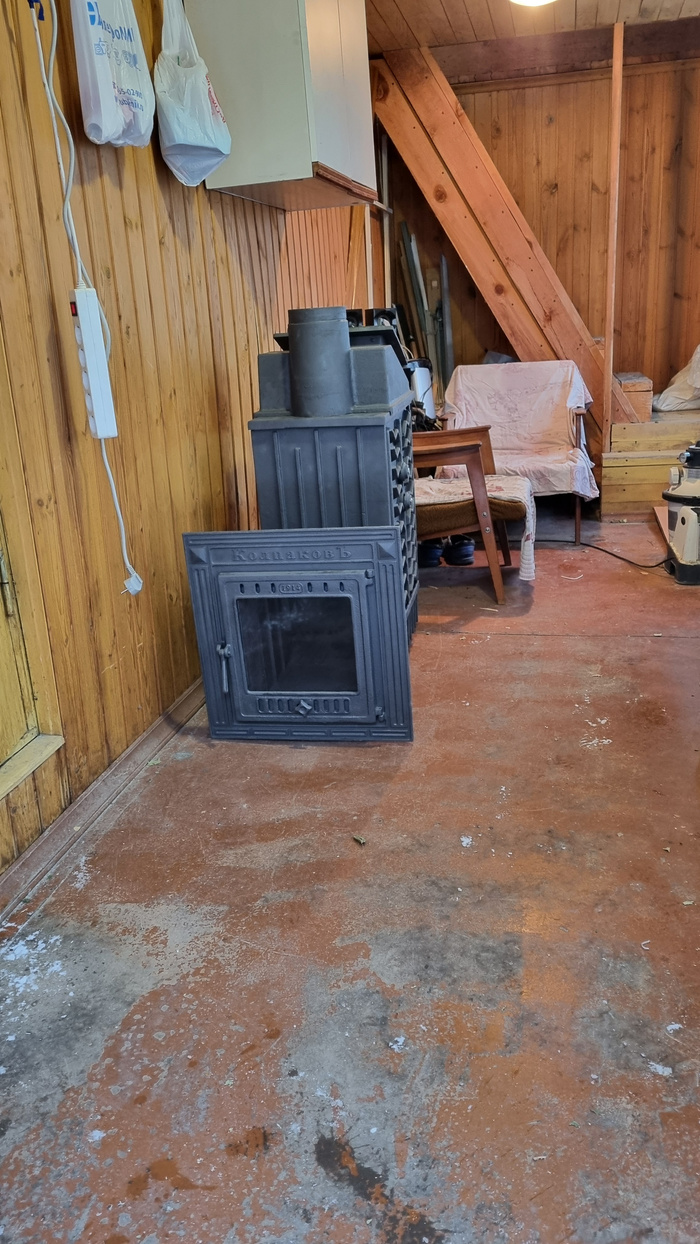

Пришлось побегать по печным сайтам, повыбирать печи, перебрать различные и из нержавейки и со с встроенным баком и в общем дофига чего нового узнал. Остановился на чугуне. Местная печь "Колпаков" с встроенным теплообменником.(порядка 130 т. рублей) Вес более 230 кг, а с камнями в каменке под 300 кг. 15-20 мм каменки понравились. Заказал, привезли. Ещё и 10 кг камней в подарок выделил изготовитель.

Jampers · Accepted Answer

фоток с женщинами в новой бане нет (а в старой были !!) значит "не зачёт"  :-D

Pathfinder · Answer

Ну и началась эпопея с печниками. цены, разговоры, обещания. Нашел трубников и печников. Запустили процесс.  Сначала всё разрушили! Это то мы могем. Ломать -не строить.  Изготовили каркас под печь, всё же тяжелая.

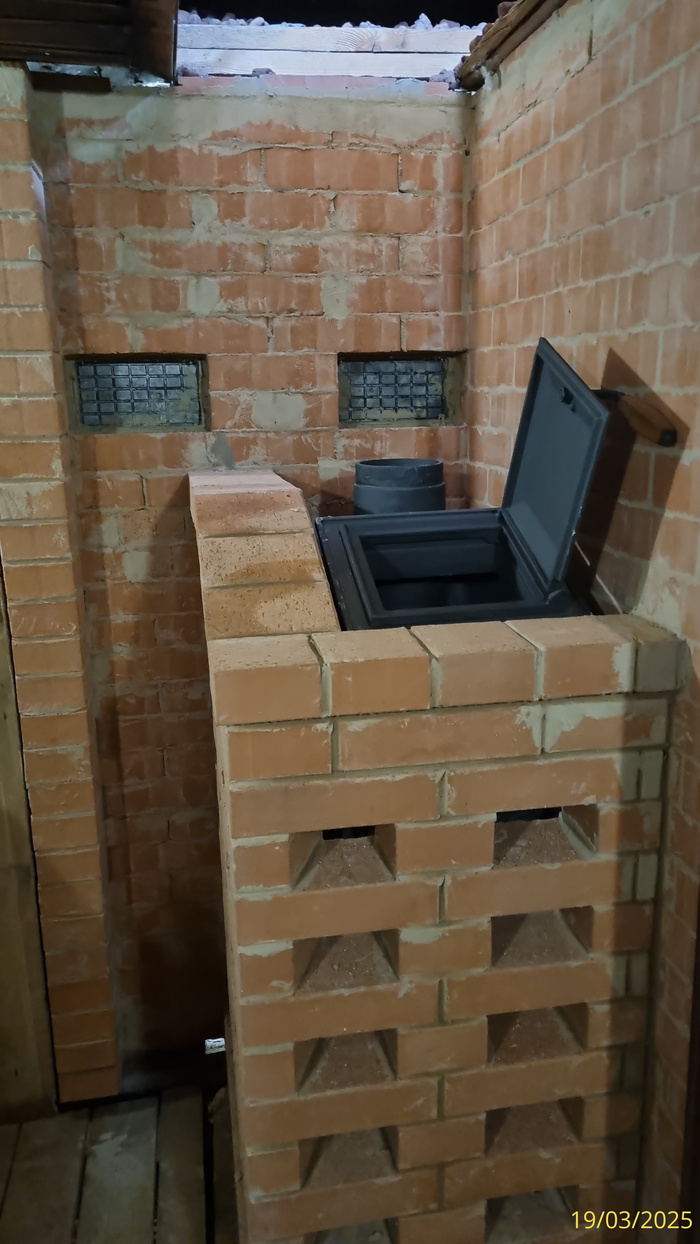

Ну и приступили к кладке кирпичных стен.

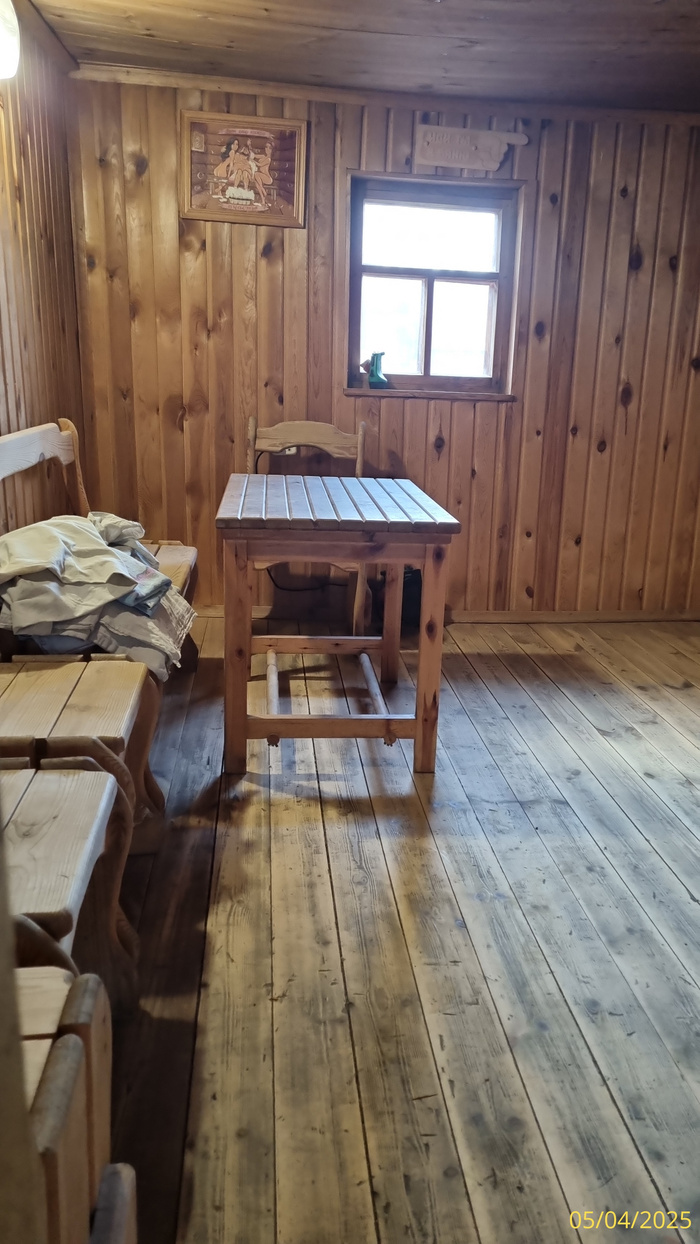

так было еще недавно.  Обустройство помещения тоже потребовало шлифовки пола, приобретения каких-то полок, стеллажей и всякой остальной утвари.





Ну и топливом пришлось запастись на предстоящую зиму.  3 куба колотой березы (10т.р) 1 тонна топливных брикетов (12т.р.)






В процессе стройки очень много появлялось вопросов, по трубам, теплообменнику и т.д.   Если будут вопросы, с удовольствием отвечу. Пора делиться накопленным опытом!

Pathfinder · Answer

Вроде камни нагреваются до ярко-красного цвета при температуре около 800 °С, дрова, если дубовые, береза ещё меньше, больше 600 не дадут. Это при прямом контакте. А тут каменка закрытая, чугунное основание которой 40 мм, далее первый слой чугунные шишки, потом камни, среди них трубка парогенератора с чугунной дробью. В саму каменку не заглянуть, всё же закрытая, но думаю до красна не нагреваются, более 400-450 градусов внутри не будет. Проверял наружную температуру стенок (10мм) самой печки - 350. Специально не кочегарил. Хватает жара за глаза.  Кстати, завтра к сыну гости приезжают, баню топить будут,  вот и посмотрю температуры везде, напишу






Ощущения очень положительные, не жалко вложенных денег. А когда ещё и бассейн рядом, то вообще хорошо. Еженедельный моцион обязателен. Покрыл сегодня весь кирпич жаропрочным лаком. Не так давно прикупил специально для бани 15 литровый холодильник для напитков. Пару шезлонгов добавил. Всё для семьи, для людей.

Тень КУСТАРЯ · Answer

видимо, от породы зависит, видел, как менее, чем при 500 уже красно-голубые были

Pathfinder · Answer

Странно. Как- то не заметил. Да и чему там вонять?
     Если Брикеты руф изготавливаются из отходов деревообработки. Это прессованные опилки, щепа и стружка, и другие остатки которые прошли специальную многоступенчатую обработку. Основными процессами считаются дробление и сушка. В результате этих этапов получается сырье, готовое к прессованию.

Некоторые считают, что древесные фракции склеиваются с помощью какого-то раствора или другого связующего. Это в корне неверно, для соединения материала не добавляются химические компоненты. С этим справляется природный лигнин, который содержится в древесине. Он приобретает свойства клея под высокой температурой и давлением.

В прессе, формируются плотные и аккуратные бруски с характерной надписью RUF. Но после данного этапа их еще нельзя упаковывать или использовать по назначению. Перед этим, брикеты необходимо охладить, чтобы лигнин окончательно застыл и готовое топливо не рассыпалось.

Готовые бруски упаковываются в полиэтилен по 12 штук, что позволяет их компактно и удобно штабелировать, экономя при этом пространство на складе и при транспортировке.

Брикеты используются для получения тепла и энергии в жилых и нежилых помещениях и домах. Кроме того, ими можно заменить дрова при приготовлении пищи на гриле, придав блюду приятный древесный аромат.

Не агитирую за брикеты, просто пользуюсь ими в сочетании с дровами уже несколько лет. Считаю, что очень удобно.

Pathfinder · Answer

Это на 2 м этаже.

Pathfinder · Answer

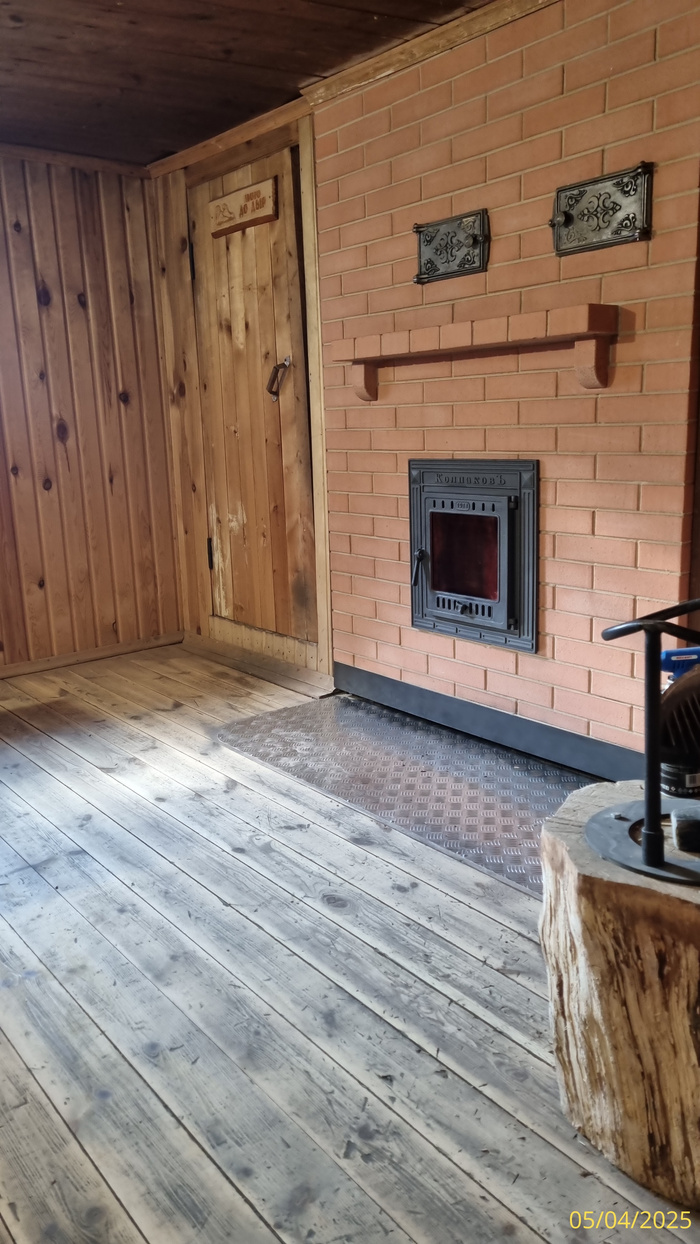

!! Это не топка, на фото видно, если смотреть.  Это вентиляционные дверки для подачи горячего воздуха из парилки в "посиделочную" в зимнее время. Так на всякий случай, вдруг будет холодно. В обычное время они закрыты. Можно заглянуть в парную и спросить: не пора ли парить веничками? Ну и вызывают вопросы. :-D
Горячая вода набирается вместе с вениками для парения, в тазик, который заносится в парную. Оттуда же, из тазика и набирается горячая вода, которая ещё и березой пахнет.

cerkon · Answer

Кирпича пассивного у вас много, на прогрев парной влияет.
У меня боковая стенка -  отопительный щиток. И портал печной минимальный. Получается другой стороной щиток на помывочной, что дает комфортную температуру и сохнет душевая очень быстро после процедур. И еще снижается температурная нагрузка на трубу сендвич.

cerkon · Answer

У вас получается две стенки в парной из кирпича и их надо прогреть.  Красиво конечно, но не практично. Вопрос - какую комнату быстрее нагреть с деревянными или кирпичными стенами? А про зиму вообще молчу, если нет постоянного обогрева.
Поэтому и делают не просто стенки, а щитки отопительные, та же стена только с прогревом.
Дополнительный плюс, в плане пожарной безопасности, что  газы до трубы сендвича доходят уже подостывшие.

Pathfinder · Answer

срок поставки 2 месяца с полной предоплатой, толщина стенок и каменки меньше чем в "Колпаков", да и с заменой комплектующих проще. "Колпаков"- наше производство, рядом

.
До этого 20 лет была колосниковая, поэтому не знал про подовую. Однако сейчас понял преимущество в части экономии дров. Не весь жар вылетает в трубу. Одна закладка дров ( 6-7 поленьев)- 1,5-2 часа горения. Две закладки и в парилке 70-75. Часа 3 надо до готовности.   Правда, это летом. Посмотрим как будет зимой. Пока нравится. Пар совсем другой, мелкодисперсный, или как там :ultra:
Замкнутую не стал делать, время топки жалко. Пока всё нагреется, да и потом остывать будет долго. Тут этого хватает. К утру ещё в бане около 45 градусов температура. Уходим, а температура ещё около 65-70 держится, но нам уже хватит. Это надо пару семей, человек 6-7- вот тогда норм. Пока экспериментируем. Ещё и с теплообменником предстоит зимой разбираться. Сливать в морозы воду надо или температуру держать. 8(


Дымоход сендвич из нержавейки 150мм. Общая длина или высота 5,5-6 метров. В парилке простая нержавейка 0,8мм, обложенная камнем. а дальще сендвич.

Тень КУСТАРЯ · Answer

камни до красна разгоняются?

Pathfinder · Answer

Спасибо. Ознакомился, что есть такое "щиток отопительный". Век живи- век учись.   Есть в этом  щитке определенный смысл. Самый большой плюс- это  пониженная температура  дымовых газов, входящих в трубу. Всё же 300 градусов- это не 600.
   Буду надеяться, что 1мм "нержавейки," с температурой плавления 1200 градусов, выдержит, да и печь с её колпаковским  принципом удаления дымовых газов, понижает их температуру. Потом ещё 1 метр трубы, обложенной камнями тоже слегка дым остужает. Как нибудь проковыряю проход к этой трубе, сниму показания температуры. Самому интересно.
   Ну а прогрев помещений от стен и печи будем зимой "посмотреть".  Всё же раз, а то и два раза в неделю баню топим. Тем более сейчас продумываю как утепление  печи делать на зиму, чтобы теплообменник не разморозить.

Тень КУСТАРЯ · Answer

- почему не выбрали технолит?:
- нравится ли подовая растопка?;
- почему не сделали замкнутую облицовку, зачем эти дырки?;
- что за дымоход, почему не керамика?;
- как в целом ощущения?
 :-)

Pathfinder · Answer

Были мысли в этом направлении, перелопатил много статей и пришел к выводу, что всё будет хорошо. тем более, что "Отличным примером могут служить общественные традиционные сандуновские бани, в которых вода льется непосредственно на раскаленный чугун, но это никак не сказывается на материале спустя даже несколько десятилетий."

Но на всякий случае пар в парилке создает у нас тепловая пушка или парогенератор, который прямой контакт воды и стенок печи исключает. Устанавливается трубка непосредственно в каменке, как можно ближе к основанию и засыпается камнями. Наверх выводится воронка.  Немного не хватает, как раньше, "плесканул в каменку литр воды и все упали с полок!!" и веники можно было просушить под этим паром.  Но, наступили другие времена!, другие печи!. Хотя в каменку можно и сейчас плескануть, но это уже не дозированная порция.



В верхней части пушки смонтирована воронка для залива в неё воды. В нижних трубках сделаны небольшие отверстия. Они нужны для подачи воды на горячие камни и стенки банной печи. На подающей магистрали установлен обратный клапан, который предотвращает выплёскивание разогретой воды в систему.
 В воронку входит около 350мл воды, конечно, горячей. Очень удобно использовать ковшик на длинной ручке. У нас 200мл, но иногда используем и 500мл.  При температуре 75-80 градусов 2 раза по 200 и "уши заворачиваются", приходиться чуть чуть пережидать и уже потом веником работать. Выше 85 градусов вообще поддавать нет смысла.

Pathfinder · Answer

Провел вчера  зафиксированную топку бани. И скажу, что подовая печь очень даже экономная. Сгорание топлива весьма полное. Золы остается немного. Поделюсь своей методикой топки. 1 закладка - на 3 часа горения. Температура в парилке около 75 градусов.   2 -я закладка (неполная) и всё!. Можно просто принимать процедуры при 75-85 градусах.  Рассказываю и показываю.

18-20   Почистил слегка топку.



18-25  заложил в топку 10 топливных брикетов РУФ.



18-30     Добавил 7 березовых поленьев и немного колотой
щепы.



18-32     Разжигаю сложенную наверху щепу.

18-47    Прошло 15 минут.     Огонь уже опустился вниз к брикетам.

 21-38     Топка спустя 3 часа. В парилке +75.



21-40 Добавил 4 полешка. Можно начинать банные процедуры!  Через 1 час, к 23-00,  температура в парилке +85.



Можно было бы не подкидывать больше, но просто приятно смотреть на языки пламени, поэтому пару поленьев ещё подкидывал. К 1-30 решили завершить банный процесс. В парилке +65.   К утру остыла до +45.
Вот как то так у нас в саду в баньку ходят. А брикеты штука хорошая. Золы мало и теплоотдача вроде нормальная. Открытого огня, языков пламени, правда, не дают, но есть березовые поленья для этого.

Pathfinder · Answer

Так ничего и не понял. :beach:  Кирпич пассивный, кирпич активный 8(      Печь рассчитана на 30 кубов, у меня, дай бог чтобы 14 набежало. Большой тепловой запас. Через 5 часов весь пассивный кирпич, являющийся стеной в "посиделочной", становится очень активным, т.к. нагревается от 95 до 50 градусов, в зависимости от удаленности от печи.  И становится очень даже жарко. Зимой, конечно, надо проверять.

Ну, а в мойке тоже стена из кирпича нагревается, да и прямой доступ к чугунным стенкам печи, где установлен теплообменник тоже есть. Там температура до 350 градусов, может и больше.   Специально окно для проветривания сделал. Жарко.   Ну и активно-пассивного кирпича, разогретого до 90 градусов хватает, который долго отдаёт тепло в мойку.

Насчет трубы вообще ничего не понял. Какая связь между пассивным кирпичом и сендвичем из нержавейки (температура вреда 1200 градусов) Сендвич весь на 2 -м этаже, в процессе топки довольно сильно нагревается, несмотря на теплоизоляцию. Прогревает помещение. Будем зимой смотреть.

Тень КУСТАРЯ · Answer

лично для меня ключевой фактор привлекательности бани, это запах горящих поленьев, чего я не заметил у брикетов

Uzanto · Answer

Они ж воняют, при горении (

Uzanto · Answer

Смотри, что бы вода на печь не попала)

Uzanto · Answer

Чугун, чугуну-рознь

Pathfinder · Answer

Снимал показания температуры через 4 часа после начала топки.

Температура камней вокруг трубы , в сетке.


Температура стенок печи под обкладкой, в парилке.



Температура верхних камней в каменке



Температура стенки печи в районе теплообменника

Температура стенки печи в топке, под теплообменником






температура дверки печи в "посиделочной!



Да и сама стенка нагрелась хорошо. В районе печи до 95 градусов. это спустя 6 часов после начала топки.
1 полная закладка (на дно печи брикеты 6 шт., сверху березовые колотые поленья 5 шт и немного мелкой щепы для розжига.) горела около 2,5 часов, потом раза 2, через 1-1,5 часа подбросили по паре поленьев. Даже излишне получилось, в парилке чуть более 80 градусов, так и держалось 3, 4 часа. Закончились банные процедуры через 6 часов. В парилке было 70. Всё прогрелось основательно. Но это лето!  Утром было 45 градусов.

Тень КУСТАРЯ · Answer

:-)
 :-)

el gato negro · Answer

Не странно. Процессы преобразования при горении цельной древесины и
прессованного опила/стружки происходят с разной скоростью. К тому же при
прессовании из сырью уже выдавливают смолу и друге вещества.
Потому и более вонючие брикеты.

Uzanto · Answer

В чем смысл топок над топкой?
Хреново, что воды в парилке не набрать (поддать)
